AZ ÉPÜLET HELYSZÍNRAJZI ÉS ALAPRAJZI BERENDEZÉSE

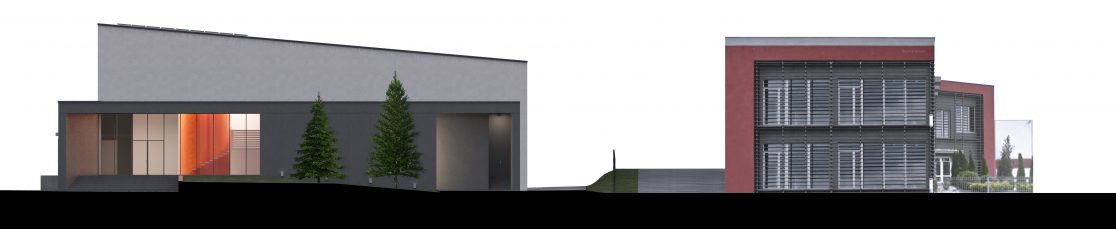

Az északi és nyugati irányból közterülettel határolt helyszín sarokteleknek értelmezhető. Elő- és oldalkerti méretei a kerületi szabályozásból meghatározott értékek alapján megszabottak. Mindemellett a szomszédos épületek utcafronti homlokzata által meghatározott erős igazítóvonalat tiszteletben tartva körvonalazódik az építési hely pontos határvonala.

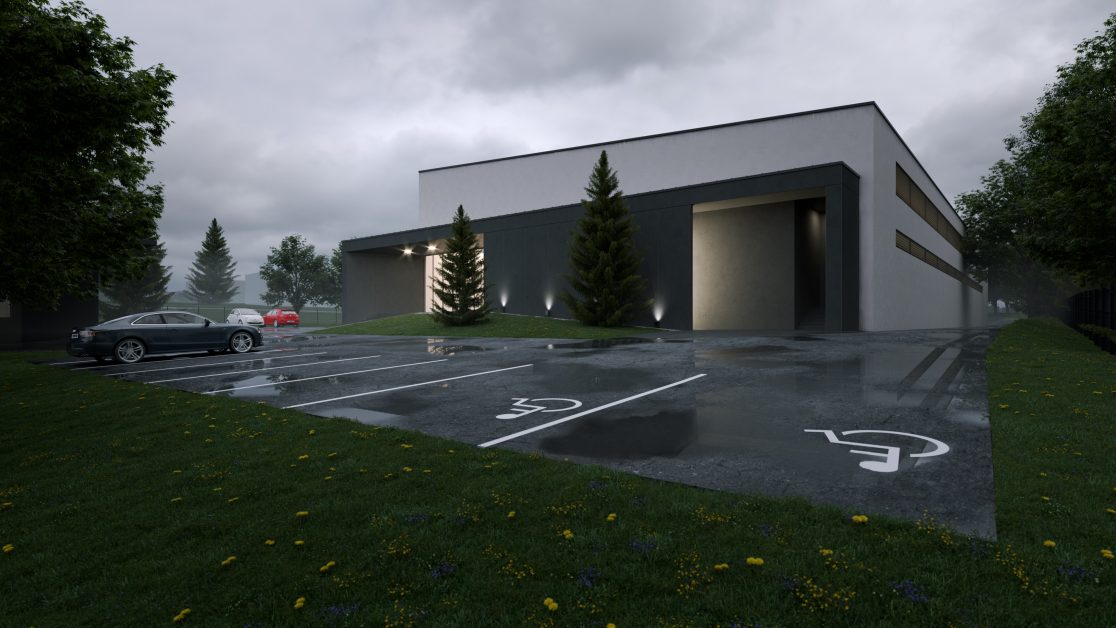

Az épület telepítésekor az utcai homlokvonal végleges pozícióját az előkertben elhelyezett személyzeti parkolók, közlekedési útvonal és díszkert egészséges mérete szabja meg, melyek kis mértékben a szomszédos épület tömege mögé tolják a házat, így csökkentve az épület utcájára gyakorolt dominanciáját.

A szoros helyiségprogram mellett többek közt a telek beépíthetőségi határértékei, az épületenergetikai szempontok (felület/térfogat arány) az épületben minimalizálni kívánt közlekedők, az előtér/recepció nagyvonalúvá tétele, a minél nagyobb IT raktár kialakítása mind a kétszintes tömegalkotást szorgalmazzák. Mindez egyszintes épületben a felsorolt kritériumokat szem előtt tartva csak kompromisszumokkal megvalósítható.
A telek déli, 6 m-es oldalkerti vonala fix támpont, az épület déli oldalfala erre illeszkedik, ezzel elégséges távolságot hagyva a szomszédos épület között. További, telken belüli közlekedőre felfűzött gépkocsi parkolókat elhelyezni, raktárfeltöltést/dokkolást, technológiai szervizeléseket célszerű az északi irányba néző, kényelmesebb 15 m széles előkertről végezni. Az IT raktár feltöltése a ház hosszát moderálva kialakuló, keleti, méretes oldalkertről valósítható meg. Az így tájolt ellátói becsatlakozások az épület személyzeti bejárataitól távol kerülnek, kevésbé zavaró tényezőként hatnak az általános használatú terekre, a vendégforgalom elől rejtetten él.

A telken két külön kezelendő funkció valósul meg:
Adatközpont a kapcsolódó infrastruktúrákkal, és IT raktár.
A két épületrész külön bejáratú/beléptetésű, külön üzemeltetésű.

Az adatközpont épülete védettségi zónák szerint három részre oszlik: általános – vendégek által látogatható – terekre, védett terekre, ahol a szervszobák és az azokat kiszolgáló helyiségek találhatók, és fokozottan védett terekre. Az IT raktár funkció másodlagos, a tervezés során a telek maximális beépítettségének kitöltéséhez igazított alapterülettel. Ennek ellenére a két épületrész biztonságtechnikai, épületszerkezeti, energetikai és beépíthetőségi megfontolásból célszerű, ha egy tömeget alkot.

A helyiségekhez rendelhető biztonsági prioritások rétegződéséből építkezik a ház alaprajzi rendszere. Az alapelv, a fokozottan védett helyiségek megközelíthetőségének elrejtése, a szerverhelyiségek betemetése, körbecsomagolása az alárendeltebb funkciójú épületrészek használatával.
A prioritási sorrend: piros – sárga – zöld adattári zónák, végül IT raktár. A földszinten elhelyezett adattár magot délről, oldalról IT raktár, felülről az emeleti szinten és részben a földszinten zöld zónák fedezik.

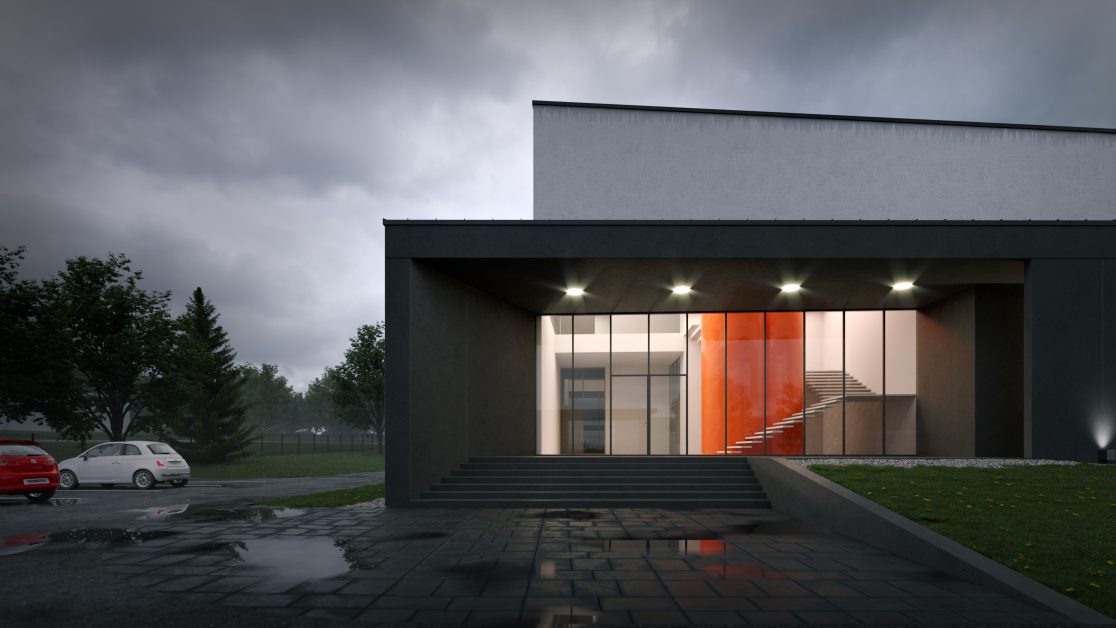

Általános adattári helyiségek „zöld zóna” terei a földszinten a recepció, őrszoba, míg az emeleti szinten floormanager szoba (0-24 órás iroda), tárgyaló, pihenőszoba, teakonyha, szociális helyiségek és az ezeket összekötő közlekedők. Nagyrészt huzamos emberi tartózkodásra szolgáló terek, ahová a portán és a recepción való beléptetés után lehet eljutni. Ezen helyiségek zöme természetes megvilágítást igényel, a főként irodai funkciót ellátó terek emeleti elhelyezkedése ideálisnak mondható.

Védett „sárga zóna” terei közé magasabb szintű beléptetést követően jut el a kezelő személyzet. Ebbe a biztonsági zónába tartoznak a kommunikációs helyiségek (gyengeáramú fogadó és Rack helyiségek), villamos helyiségek, temperáló helyiség, a szerverszobák és az ezeket kiszolgáló raktárak.

Fokozottan védett „piros zóna” helyiségei közé a Warroom (Katasztrófa/vészhelyzeti speciális tárgyaló), PIN szoba (PIN kódos kártyanyomtatás), Elektra (kommunikációs hálózat optikai kábel fogadása), és Strongroom (páncélszekrényes helyiség, szervermentések tárolása) tartozik. Piros zónás helyiségek közös, fokozottan védett előtérrel rendelkeznek, külön zsilippel. A közös előtér a sárga zónás közlekedőből érhető el, így biztosított a többszintes beléptetés a fokozottan védett helyiségekbe. A védett és fokozottan védett helyiségek alkotják az adattár magját, melyek a földszinten kerültnek kialakításra  a már előzőekben taglalt prioritásrétegződések figyelembevételével.

Az IT raktár a tárolt tárgyak súlyából és jellegéből adódóan kétrészes kialakítású, praktikusan kétszintes elrendezésű a telek beépíthetősége mellett. A nagy belmagasságú kialakítás és a targoncázhatóság nem igény, így tömör közbenső födém segítségével történik a szintelválasztás. A külön egységként kezelendő IT raktár külön üzemeltetést igényel. Az 5 fős személyzet részére kialakított vizesblokk / öltöző és tartózkodó a bejárati előtérhez szervezett, a szinteket áthidaló lépcső mellett.

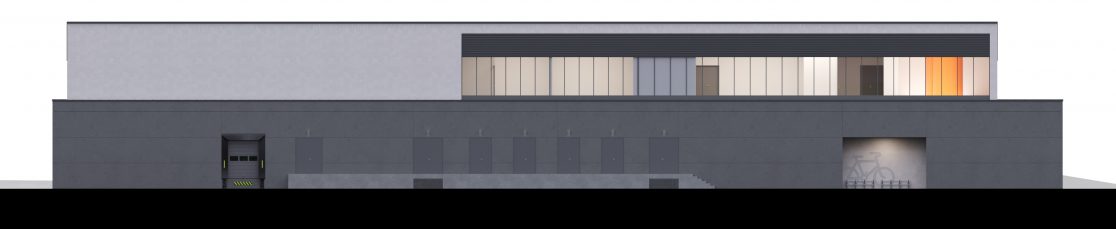

A raktárfeltöltő dokkoló helye, a gyalogos bejáratoktól távol, a teherautók manőverezési helyigényét és könnyítését figyelembe véve a telek keleti oldalára kerül.

SZERKEZET ÉS ANYAGHASZNÁLAT

Az épület padlószintje a csatlakozó terepszinttől jellemzően 1m-rel helyezkedik el. Ennek okai elsősorban a raktározási funkciókra való teherautós dokkolás elősegítése (platómagasságú csatlakozás), az épület lábazati zónáinak nedvesség elleni fokozott védelme, bizonyos villamos helyiségek magas hőtermelésű berendezéseinek frisslevegős hűtésére szolgáló függőleges lábazati bevezetésének biztosítása. Az épület jellemzően vasbeton pillérvázas szerkezeti rendszerű, négyzet keresztmetszetű függőleges és vízszintes tartószerkezettel, monolit vasbeton aljzattal, közbenső födémszerkezettel és zárófödémmel.

A sárga-zónás helyiségek jelentős padozati felülete álpadlós kialakítású. A várható legmagasabb terhelések figyelembevételével megválasztott szerkezettel kialakított szerelőjárat biztosítja a gépészeti / villamos vezetékek célba jutását, rejtett módon. Fele monolit vasbeton lemezszerkezet.

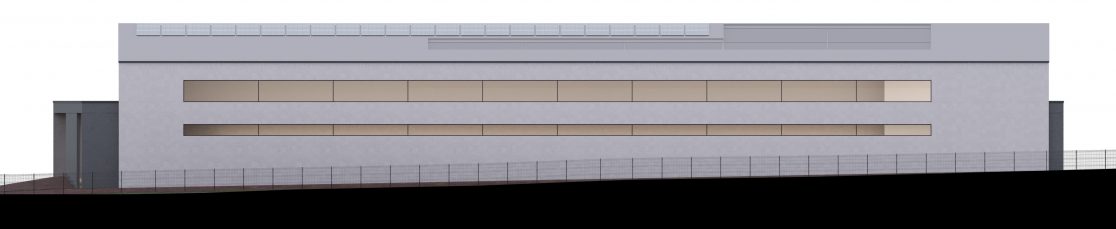

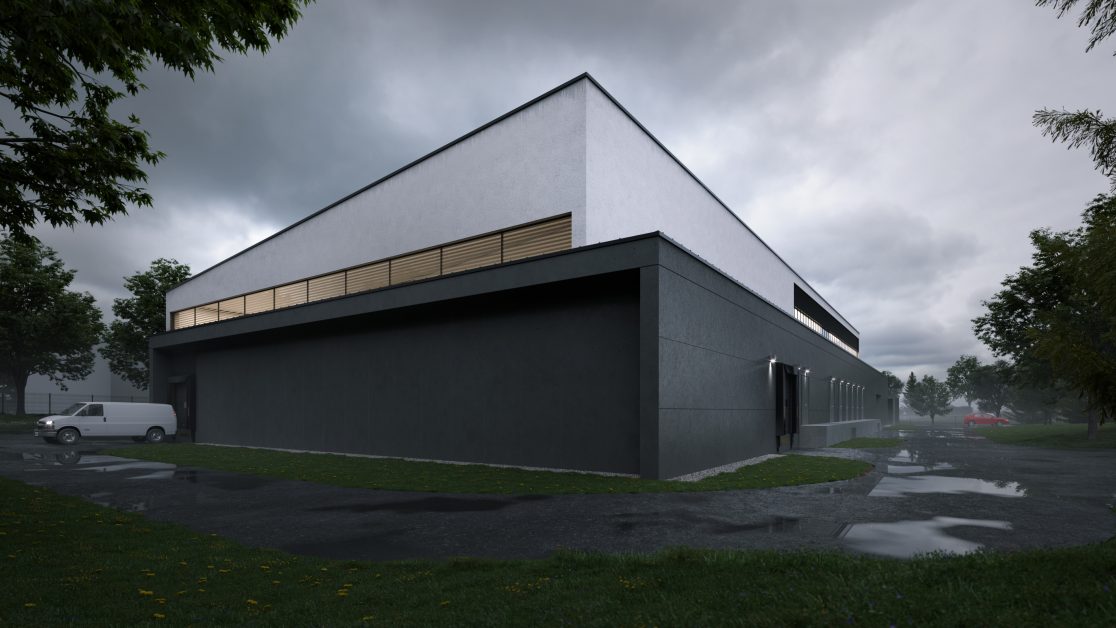

Az adattár épületrészt határoló földszinti homlokzati falszerkezetek nagytáblás szerelt burkolattal ellátottak, mely hangulatában védett, zárt, tömör tömegérzetet erősít a vele színazonosan beleolvadó homlokzati nyílászáróival. Az emeleti szint homogén, fehér vakolt falfelülete az IT raktár oldalfalaként fut le a terepszintre. Fém szerkezetű homlokzati nyílászárói jellemzően vízszintes sliccként jelennek meg a nagyobb felületek meghonosítását megszakítva. A zárófödém 5° lejtéssel kialakított félnyereg tetejének előnye, hogy olcsóbb tetőszerkezeti megoldásokkal kialakítható, a külső vízelvezetést biztonságosan oldja meg déli oldali lefolyókkal, illetve a felületén elhelyezett napelemek nagyobb hatásfokkal üzemeltethetőek.
